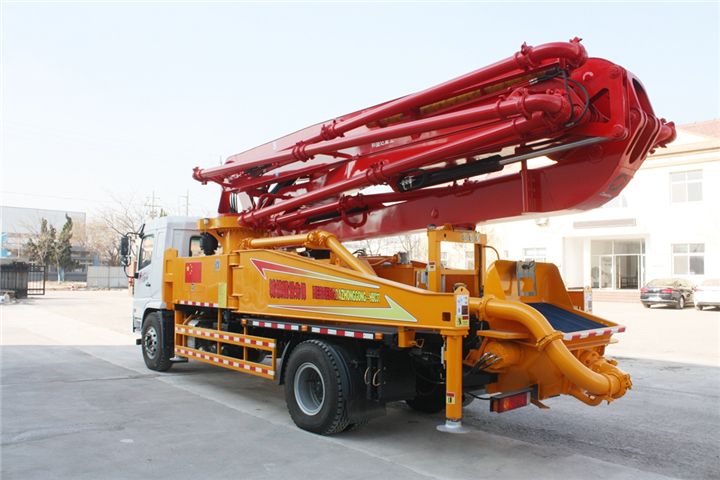

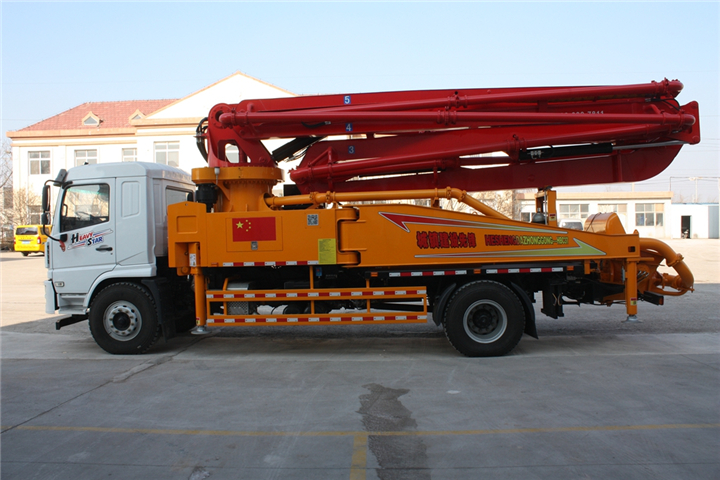

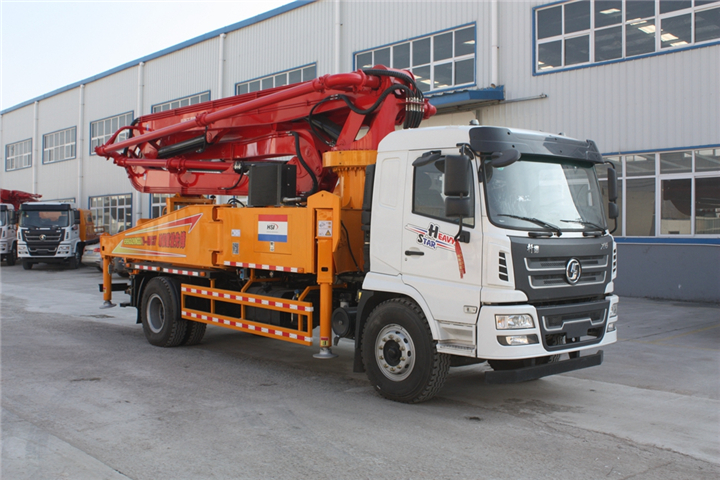

一、底盤 CHASSIS

底盤型號

Chassis Model

（陜汽）軒德

尾氣排放標準

Tail Gas Exhaust Standard

國五

發動機型號

Engine Type

WP.270E51

發動機功率/轉速

Engine Power

203kw/2300rpm

270馬力

發動機排量

Engine Displacement

6.87L

驅動方式

Drive Type

4×2

軸距

Wheel Base

5200mm

最大行駛速度

Max Speed

100km/h

最小轉彎半徑

Min Turning Radius

整車接近/遠離角

Approach/Departure Angle

19/12

輪胎規格

Tyre Size

1200.R20

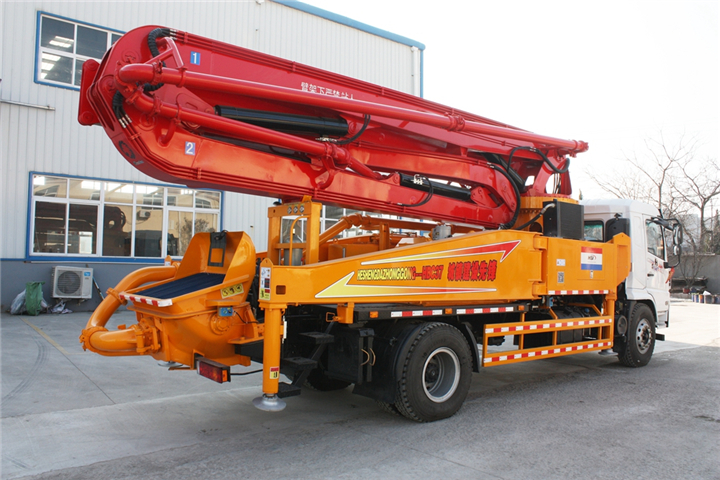

二、臂架系統 BOOM SYSTEM

臂架最大垂直高度

Max vertical Reach

36.5M

臂架水平布料半徑

33M

布料深度

Reach depth

25M

臂架打開高度

Unfolding Height

7M

第一節臂長(MM)

7300mm

第二節臂長(MM)

6100mm

第三節臂長(MM)

5800mm

第四節臂長(MM)

6700mm

第五節臂長(MM)

6650mm

第六節臂長(MM)

-

各節臂轉動角度

Arm Section Articulation

90°/180°/180°/235°/210°

臂架控制模式

Boom Control Mode

手動、無線遙控系統

manual and wireless remote control are allavailable

臂架折疊方式

Boom Type

RZ 型五節臂

轉塔旋轉角度

Slewing Range

double direction ±270°

前支腿橫跨距離

Front Outriggers Spread

6250mm

后支腿橫跨距離

Rear Outriggers spread

7250mm

前后支腿縱向距離(MM)

6780mm

支腿打開方式

Legs Open

前伸后擺（X 型支腿）

尾膠管長度

End Hose Length

3M

混凝土輸送管直徑

Arm Attached Pipeline Diameter

125MM

臂架鋼材 轉臺鋼材

Boom Steel

上海寶鋼 BS960

三、電氣控制系統 ELECTRICAL CONTROL SYSTEM

控制電源

Power Supply

底盤自帶電源

工作電壓

Working Voltage

24v

接近開關品牌

Proximity Switch

OMRON

無線遙控器品牌

Wireless Remote Controller

康旭電子

四、液壓傳動系統 HYDRAULIC SYSTEM

液壓系統類型

Hydraulic System Type

開式 open loop

系統工作壓力

System Working Pressure

32MPa

主液壓油泵品牌

Main Hydraulic Pump

Rexroth

主油泵型號

Main Hydraulic Pump Type

A11VLO190

主油泵排量

Main Hydraulic Pump Displacement

190

齒輪泵品牌

Gear Pump

長源

主電液換向閥品牌

Main Electro-Hydraulic Valve

桑尼士

吸、回油濾芯品牌

Oil Suction and Return Filter

黎明液壓

臂架多路閥品牌

Multi-Way Valve

諾瑪

臂架平衡閥品牌

Boom Counterbalance Valve

力士樂

旋轉平衡閥品牌

Rotary Counterbalance Valve

HBS

臂架油泵品牌

普什

支腿多路閥品牌

Multi-Way Valve

油力

液壓膠管品牌

Hydraulic Hose

伊頓

液壓油箱容積

600L

液壓油冷卻方式

風冷

高低壓切換閥

High And Low Pressure Exchanger

（選配）

主油缸缸徑/桿徑/行程

Hydraulic Cylinder Bore/Rod/Stroke

150mm/90mm/1600mm

分動箱品牌 PTO Box

株齒

回轉減速機品牌

Turret Reducer

寧波中意

五、清洗系統 Cleaning system

水箱容積

Water Tank Capacity

300L

高壓水泵品牌

Water Pump

黑貓

六、尺寸&重量 DIMENSIONS&WEIGHT

整車總長約

Overall Length

10400

整車總寬約

Overall Width

整車總高約

Overall Height

3650

整車質量約

Total Weight

單獨上裝重量（含上裝托架）

16.6T

單獨上裝外形尺寸約（MM）此尺寸含上裝托架，無底盤出口，必須含入托架

8155×2490×3257

七、泵送系統 PUMPING SYSTEM

混凝土分配閥形式

Concrete Valve

S 管/S Valve

混凝土活塞品牌

Concrete Piston

國產

理論混凝土輸送方量

Max Concrete Output

高壓/低壓：75/118m3/h

最大混凝土出口壓力

Max Concrete Pressure

高壓/低壓：10/6.5MPa

分配閥換向次數

Hydraulic Strokes

高壓/低壓：14/22Min-1

輸送缸內徑/行程

Concrete Cylinder Bore/Stroke

Φ260mm/1600mm

最大上料高度

Hopper Charge Height

≤1400mm

料斗容積

Concrete Hopper Capacity

600L

可泵送混凝土塌落度

Concrete Slump

12～18cm

允許最大骨料尺寸

Max. aggregate dimension

40mm

八、配置

2 橋、前 X 后擺腿、5 節臂 RZ 型
